Válvulas de extração TDA

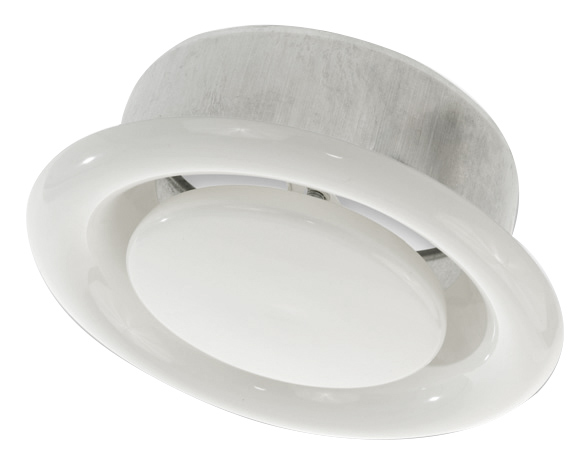

DVS

Válvulas (bocas) de extração metálicas com cone ajustável e aro de montagem com 50 mm.


Aplicação

Para extração em edifícios com ventilação mecânica, montada em parede ou tecto.



Material

Aço



Cor

Branco RAL 9010



Montagem

Aro de montagem.



Composição

Válvula em aço estampado com cone interior ajustável

Fornecida com aro de montagem em aço galvanizado.



Válvulas de extração metálicas com cone ajustável e aro de montagem com 50 mm

Modelo

ØD [mm]

ØN1 [mm]

h [mm]

ØN2 [mm]

L [mm]

DVS 080 79 105 45 115 27
DVS 100 99 125 45 137 28
DVS 125 124 150 45 164 29
DVS 150 149 175 45 202 30
DVS 160 159 185 45 212 31
DVS 200 199 225 45 248 33

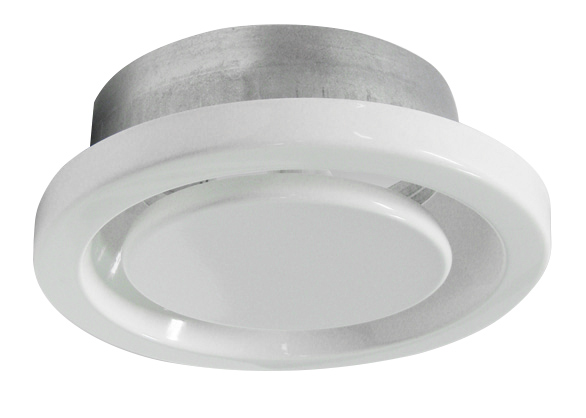

EVA

Válvulas de extração metálicas com cone ajustável.


Aplicação

Para extração em edifícios com ventilação mecânica, montada em parede ou tecto.



Material

Aço



Cor

Branco RAL 9010



Montagem

Aro de montagem.



Composição

Válvula em aço estampado com cone interior ajustável

Fornecida com aro de montagem em aço galvanizado.



Válvulas de extração metálicas com cone ajustável

Modelo

ØD [mm ]

ØN [mm]

L [mm]

EVA 100 100 135 45
EVA 125 125 160 45
