Difusores TDA | PPRMB | PPTMB | PS/PPRMB

Difusores perfurados quadrados TDA

PPRMB
PPTMB
PS/PPRMB
PS/PPTMB

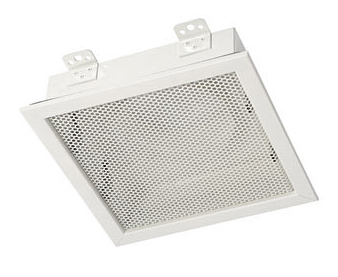

PPRMB

Grelhas de teto perfuradas.
Grelhas perfuradas de teto com o interior amovível.

Material

Aço

Cor

Branco RAL 9010

Composição

Prato frontal perfurado e amovível, montado em plenum com entrada superior

Montagem

Através de parafusos, nas abas de fixação

Tipo	Caudal m³/h	Ø Gola (mm)
PPRMB 160	300	160
PPRMB 200	450	200
PPRMB 250	700	250

Caudal calculado para uma velocidade de 4 m/s na conduta

Tipo	LXH [mm]	A [mm]	ØN [mm]
160	251 x 251	75	160
200	351 x 351	75	200
250	451 x 451	100	250

PPTMB

Difusor de teto perfurado, ajustavel de 1 a 4 vias.

Aplicação

Para insuflação em sistemas de ventilação e ar condicionado

Material

Chapa de aço

Cor

Branco RAL 9010

Composição

Painel frontal perfurado removivel e plenum com acesso superior

Clique na imagem para descarregar
a tabela de seleção rápida.

Tipo	Caudal m³/h	*Caudal m³/h	Ø Gola (mm)
PPTMB 160	180	220	160
PPTMB 200	350	350	200
PPTMB 250	550	500	250
Lw ≤ 35 dB(A)

*Caudal calculado para uma velocidade de 3 m/s na conduta

Tipo	LXH [mm]	A [mm]	ØN [mm]
160	251 x 251	75	160
200	351 x 351	75	200
250	451 x 451	100	250

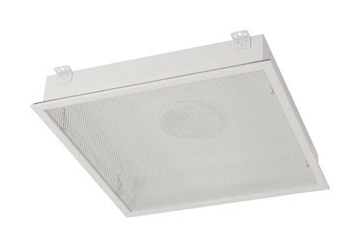

PS/PPRMB

Grelhas perfuradas para tectos modulares
Grelhas perfuradas com o interior amovível, para tectos de 600x600.

Aplicação

Para insuflação em sistemas de ventilação e ar condicionado

Material

Chapa de aço

Cor

Branco RAL 9010

Composição Painel frontal perfurado removivel e plenum com acesso superior

Tipo	*Caudal m³/h	Ø Gola (mm)
PS/PPRMB 160	300	160
PS/PPRMB 200	450	200
PS/PPRMB 250	700	250
PS/PPRMB 315	900	315

Caudal calculado para uma velocidade de 4 m/s na conduta

Tipo	LXH [mm]	ØN [mm]
160	547 x 547	100
200	547 x 547	200
250	547 x 547	250
315	547 x 547	315

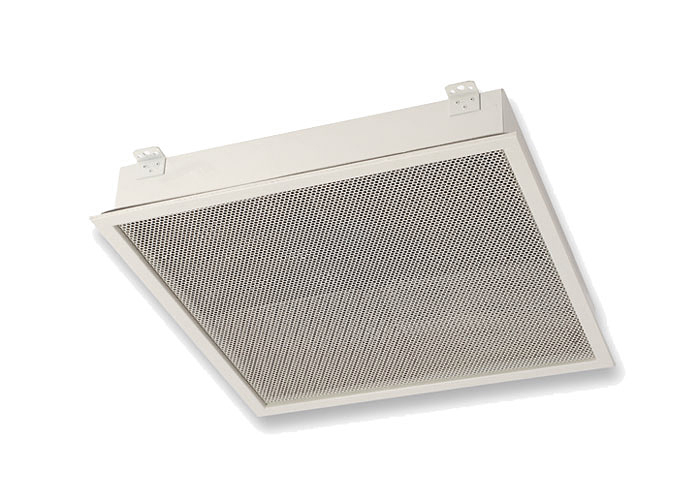

PS/PPTMB

Difusor de teto perfurado, ajustavel de 1 a 4 vias para aplicação em tectos modulares de 600x600

Aplicação

Para insuflação em sistemas de ventilação e ar condicionado

Material

Chapa de aço

Material

Aço

Cor

Branco RAL 9010

Composição

Prato frontal perfurado e amovível, montado em plenum com entrada superior

Montagem Através de parafusos, nas abas de fixação

Tipo	*Caudal m³/h	Ø Gola (mm)
PS/PPTMB 160	220	160
PS/PPTMB 200	350	200
PS/PPTMB 250	500	250
PS/PPTMB 315	7500	315

Caudal calculado para uma velocidade de 3 m/s na conduta

Tipo	LXH [mm]	ØN [mm]
160	547 x 547	160
200	547 x 547	200
250	547 x 547	250
315	547 x 547	315
