VMC — RECUPERADORES de calor DE DUPLO FLUXO

Recuperadores de Duplo Fluxo

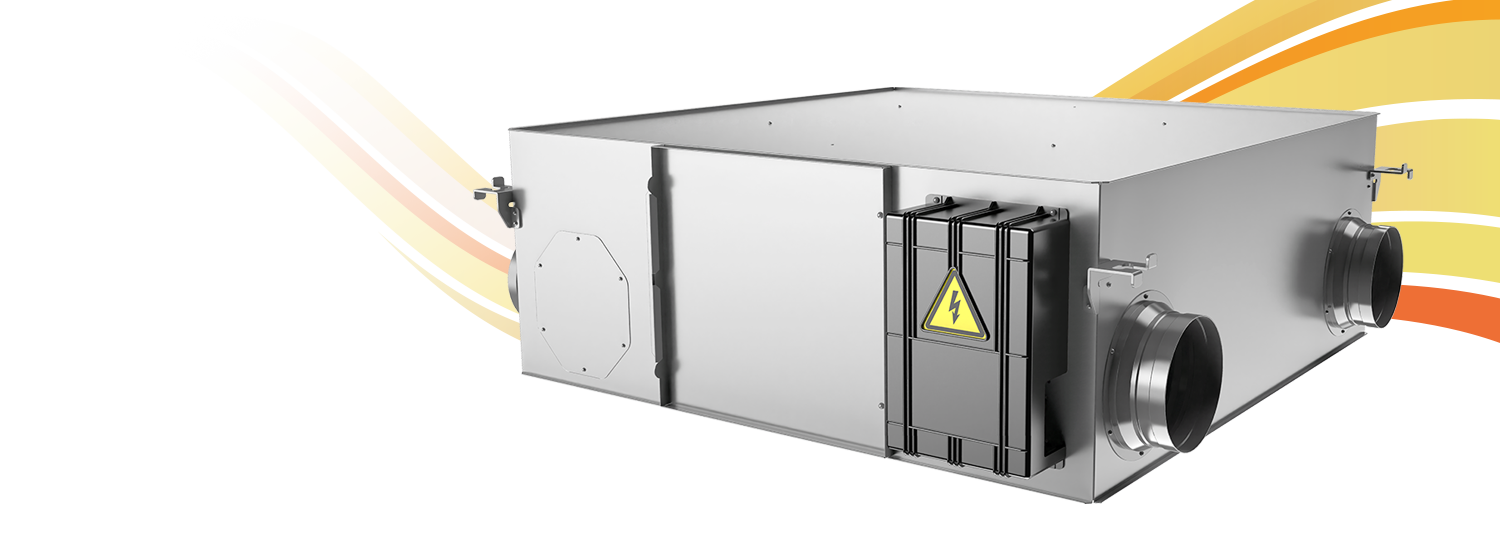

ARIS EX

Ventilação Mecânica Controlada (VMC) para espaços residenciais.

Respire ar puro e desfrute de um conforto térmico com o nosso Recuperador de Calor de Duplo Fluxo, projetado para otimizar a qualidade do ar interior em residências, com caudais de 150m³/h a 500m³/h.

Este equipamento de alta eficiência energética garante um ambiente saudável e agradável em todas as estações do ano.

Características

  • Unidade de recuperacão de calor Classe A
  • Com bypass automático
  • WiFi opcional
  • Estrutura acabamento resistente em aço galvanizado, com estrutura interna em EPS e isolamento interno
  • Permutador de alta eficiência
  • Ventilador DC de 10 velocidades
  • 2 possibilidades de configuração
  • Filtros G3 (de série) e F7 (opcional)
  • Sensor CO₂ opcional
  • Sensor de humidade opcional
  • Detetor de Qualidade de Ar Interior, com ligação por WiFi (opcional)
  • Controlador touch-screen avançado incluído
  • Com controlo horário

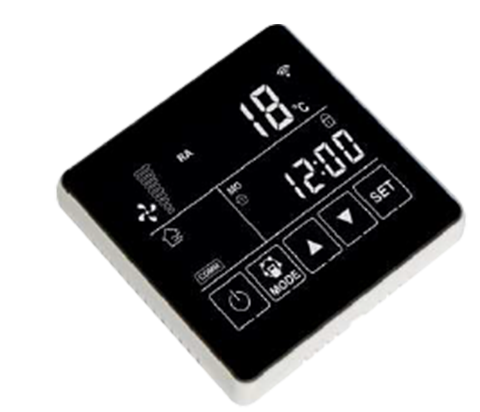

Controlador touch-screen para ARIS EX
Etiqueta de Eficiência Energética Classe A

Características técnicas

Modelo

Corrente máxima [A]

Potência absorvida [W]

Caudal

Pressão estática* [Pa]

Eficiência permutador [%]

Temperatura

Entalpia

[m³/h]

[L/s]

Aquecimento

Arrefecimento

ARIS EX 150

0,45

58

150

42

95

80

73

71

ARIS EX 250

0,48

62

250

69

85

79

70

68

ARIS EX 350

0,98

140

350

97

160

80

72

71

ARIS EX 500

1,15

165

500

139

120

78

69

67

* Pressão estática para modelo equipado com filtros G3 e F7



Modelo

ARIS EX 150

ARIS EX 250

ARIS EX 350

ARIS EX 500

Código

ARIS-0230

ARIS-0231

ARIS-0232

ARIS-0233

Tipo

lnstalação de teto

Velocidades

10

Estrutura

Estrutura e ventiladores em chapa de aço galvanizada + Estrutura em espuma EPS + isolamento interno

Permutador de calor

Caixilho de resina integrado + estrutura papel alta eficiência

Ventilador

Ventilador DC

Controlador

Controlador na unidade + Controlo remoto inteligente + WiFi (Opcional)

Bypass

Controlo 100% automático

Filtro

G3 / F7 (opcional)

Alimentação

220-240V ~ 5O Hz



Aplicação

Temperatura: -20 ~ 45 °C

Humidade: abaixo de 85% HR

Diâmetro da conduta

Ø 100 mm

Ø 150 mm

Ø 150 mm

Ø 200 mm

Peso

20 Kg

23 Kg

30 Kg

33 Kg



Acessórios

Descrição Código
Sensor CO₂ ARIS EX e ARIS ECO EX ARIS-0235
Sensor Humidade ARIS EX ARIS-0236
Modulo Wifi para ARIS EX e ARIS ECO EX ARIS-0237
Detetor Qualidade Ar Interior (liga por WiFi)* ARIS-0238
Filtro F7 para ARIS EX 150 ARIS-0239
Filtro F7 para ARIS EX 250 ARIS-0240
Filtro F7 para ARIS EX 350 ARIS-0241
Filtro F7 para ARIS EX 500 ARIS-0242

* Para instalar o Detetor QAI necessita do acessório Módulo WiFi para ARIS EX e ARIS EX ECO



Dimensões

Desenho técnico com as dimensões do ARIS EX
Modelo   Dimensões   Distâncias fixadores   Medidas conduta   Dimensões flange ligação


A

B

C



D

E

F



G

H

I



K

L

M

ARIS EX 150



780

610

289



819

594

78



450

95

116



95

110

53

ARIS EX 250



780

735

289



819

719

78



526

95

116



144

160

58

ARIS EX 350



884

874

331



922

958

81



650

135

132



144

160

58

ARIS EX 500



884

1016

331



922

1000

81



750

135

132



195

211

61

Configurações

EA

Exhaust Air

Saída ar viciado

RA

Return Air

Extração ar viciado

OA

Outside Air

Ar novo

SA

Supply Air

Insuflação ar novo
